5.3 Tolerovanie uhlových rozmerov

---

Spôsoby tolerovania uhlových rozmerov a číselné hodnoty tolerancií sú určené v STN 01 4270.

Rovinné uhly, ktoré zvierajú dve roviny, priamky alebo priamka s rovinou sa môžu na výkrese kótovať dvoma spôsobmi:
- priamo udaním hodnoty uhla v stupňoch, minútach a sekundách
- nepriamo udaním hodnoty sklonu (úkosu)

Priamo udané hodnoty uhla funkčných povrchov súčiastok sa tolerujú predpisom tolerancie uhla. Tolerancia uhla je rozdiel medzi najväčším (_max) a najmenším medzným uhlom (_min). Označuje sa AT a je vyjadrená v uhlových jednotkách (obr. 5.18). Voči menovitému uhlu môže byť tolerancia jednostranná +AT alebo -AT, alebo symetrická AT/2 (obr. 5.19). Iné polohy tolerančnej zóny možno použiť len v odôvodnených prípadoch. Príklad tolerancie priamo udanej hodnoty uhla je na obr. 5.20.
Všeobecné pravidlá na zapisovanie medzných odchýlok dĺžkových rozmerov sa používajú podobným spôsobom aj na zapisovanie medzných odchýlok uhlových rozmerov, ale pri menovitej hodnote uhla a pri hodnotách medzných odchýlok uhlových rozmerov sa musia vždy uvádzať meracie jednotky (obr. 5.21). Pri zapisovaní medznej uhlovej odchýlky v uhlových minútach alebo sekundách sa musí pred ich hodnotu uviesť 0°, resp. 0°0´.

Pri nepriamom predpise veľkosti rovinného uhla pomocou sklonu sa môže tento tolerovať predpísaním geometrickej tolerancie sklonu. Tolerancia sklonu je potom hodnota AT_h. Je vyjadrená dĺžkou úsečky na kolmici k strane uhla, ktorá leží proti uhlu AT vo vzdialenosti L₁ od vrcholu uhla (obr. 5.18). Bola vypočítaná pre krajné hodnoty rozsahov dĺžok kratšej strany uhla L₁ z hodnôt tolerancií AT. Príklad predpisu tolerancie uhla pri nepriamom predpise rovinného uhla pomocou tolerancie sklonu je na obr. 5.22.

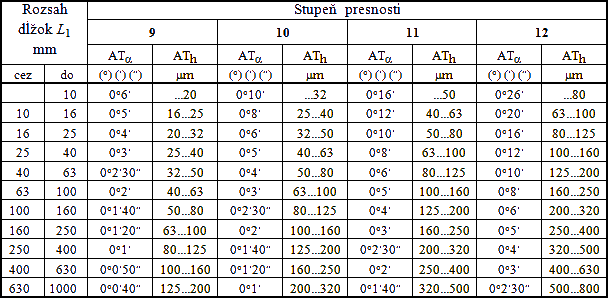

Výpisy číselných hodnôt tolerancií AT a AT_h z STN 01 4270 pre stredné hodnoty stupňov presnosti 9 až 12 sú uvedené v tab. 5.9.

STN 01 4270

---

STN 01 4270: 1977 - Základné pravidlá zameniteľnosti. Tolerancie uhlov

Norma určuje spôsoby tolerovania uhlových rozmerov a udáva číselné hodnoty tolerancií AT a At_h, ktoré sú určené v 17 stupňoch presnosti pre dĺžky L₁ do 2500 mm a označujú sa ako AT1, AT2 až AT17. Hodnota tolerancie AT alebo AT_h sa volí z uvedeného rozsahu v závislosti od menovitej hodnoty dĺžky kratšej strany uhla L₁ (pozri obr. 5.18). V tab. 5.9 sa uvádza výpis číselných hodnôt tolerancií AT a AT_h pre stredné hodnoty stupňov presnosti 9 až 12, ktoré sa majú používať pri predpisovaní tolerancií uhlov na výkresoch.
