6.1 Základné pojmy a definície

---

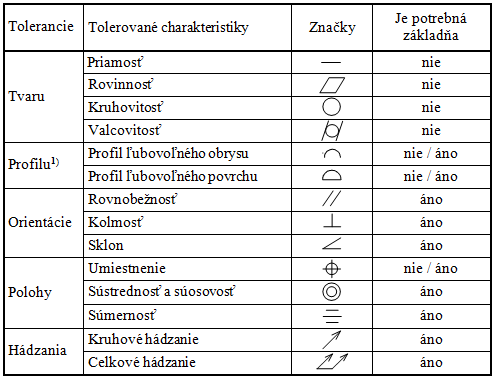

Geometrické tolerovanie - spoločný názov tolerovania tvaru, profilu, orientácie, polohy a hádzania. Názvy tolerovaných geometrických charakteristík, ich značky a všeobecné rozdelenie geometrického tolerovania sa uvádza v tab. 6.1. V tabuľke sa uvádza aj možnosť, resp. nutnosť určenia príslušnej geometrickej tolerancie vo vzťahu k základni.

Tvarový prvok - charakteristický prvok telesa predmetu, akým je bod, čiara alebo povrch, ktorý je predmetom geometrického tolerovania. Môže to byť fyzický prvok (napr. vonkajší povrch valca) alebo odvodený tvarový prvok (napr. os, stredná čiara, rozstupová plocha, stredný povrch, stredná rovina).

Tolerančná zóna - geometrickou toleranciou určený priestor, v ktorom sa musí nachádzať posudzovaný tvarový prvok. Tolerančná zóna je priestor ohraničený jednou alebo niekoľkými geometricky presnými čiarami alebo povrchmi. Tolerančná zóna je charakterizovaná lineárnym rozmerom - predpísanou toleranciou. Podľa toho, o aký tvarový prvok ide a podľa spôsobu jeho kótovania na výkrese, tolerančnou zónou môže byť: plocha kruhu, plocha medzikružia, plocha medzi dvoma ekvidištantnými čiarami alebo rovnobežkami, priestor valca, priestor medzi dvoma charakteristickými povrchmi alebo rovnobežnými rovinami, guľový priestor.

Odchýlka geometrie - všeobecne odchýlka príslušného parametra geometrie skutočnej plochy alebo profilu od menovitej hodnoty parametra.

Geometrická tolerancia - najväčšia dovolená číselná hodnota uvažovanej odchýlky, ktorá určuje charakteristický rozmer rovinnej alebo priestorovej tolerančnej zóny.


Poznámka:
¹⁾ Norma STN ISO 1101 nevytvára pre geometrickú toleranciu profilu samostatnú kategóriu, ale zaraďuje toleranciu profilu ľubovoľnej čiary a profilu ľubovoľného povrchu do kategórií geometrickej tolerancie tvaru, orientácie a polohy.

Všeobecne platí, že ak je tolerancia profilu predpísaná bez požiadavky základne, ide o toleranciu tvaru. Pri predpise tolerancie profilu so vzťahom k základni, ide o toleranciu orientácie alebo polohy.
