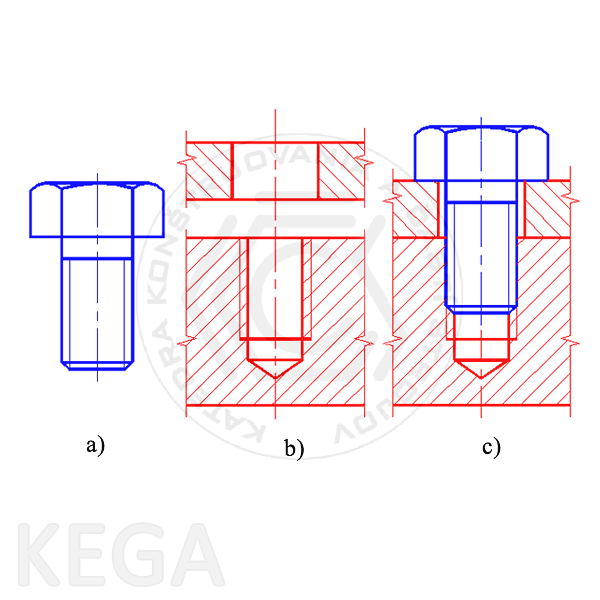

Obr. 10.14 - Zobrazovanie spojenia závitových castí
a) - súciastka s vonkajsím závitom - skrutka, b) - súciastka s vnútorným závitom - matica, c) - zaskrutkovaná skrutka

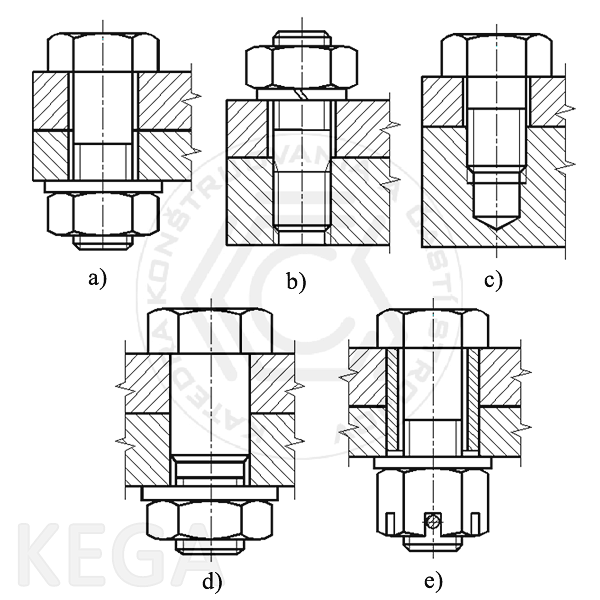

Obr. 10.15 - Základné druhy skrutkových spojov: skrutka s hlavou a maticou (a), zaskrutkovaná skrutka so šesthrannou hlavou (b), závrtná skrutka s maticou (c), licovaná skrutka s maticou (d), skrutkový spoj so zalícovanou rúrkou (e)

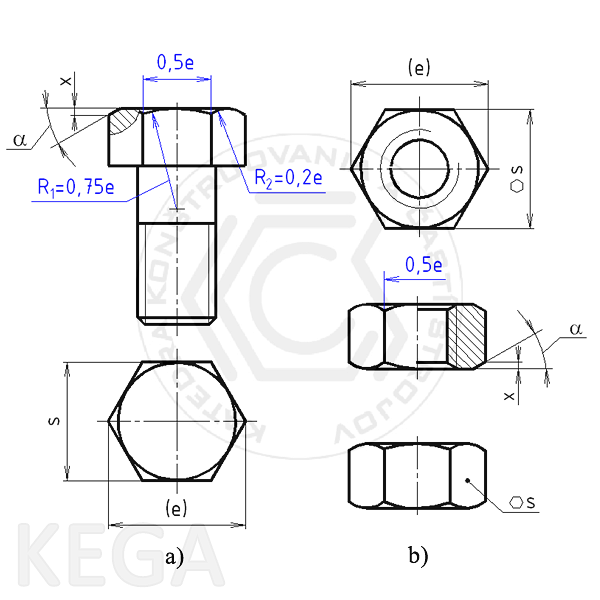

Obr. 10.16 - Kreslenie šesthranných hláv skrutiek (a) a matíc (b) na výkrese súciastky

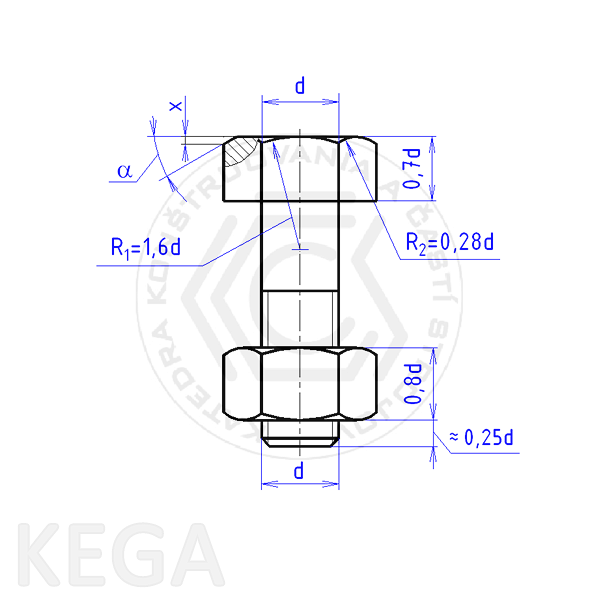

Obr. 10.17 - Kreslenie šesthranných hláv skrutiek a matíc na výkrese zostavy

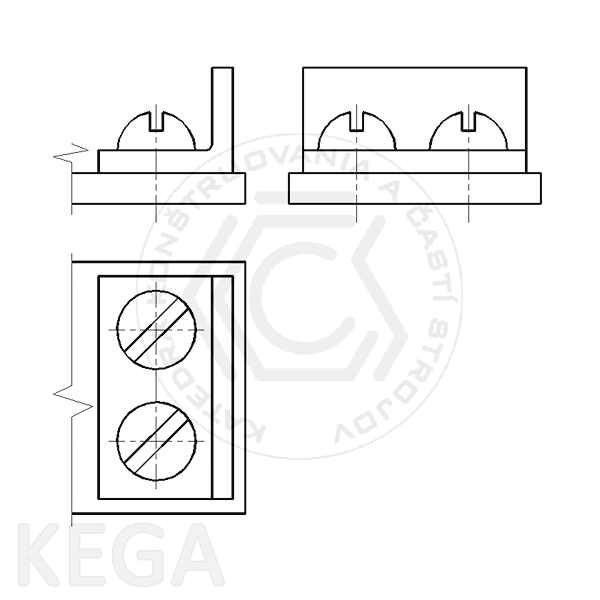

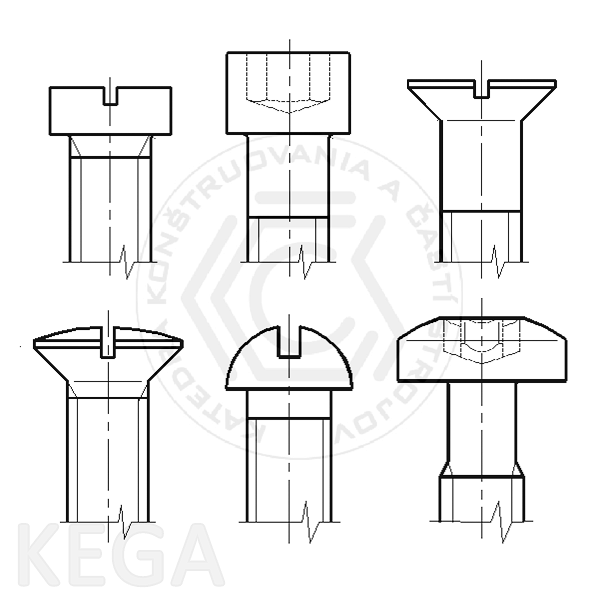

Obr. 10.19 - Kreslenie hláv skrutiek so zárezom pre skrutkovac

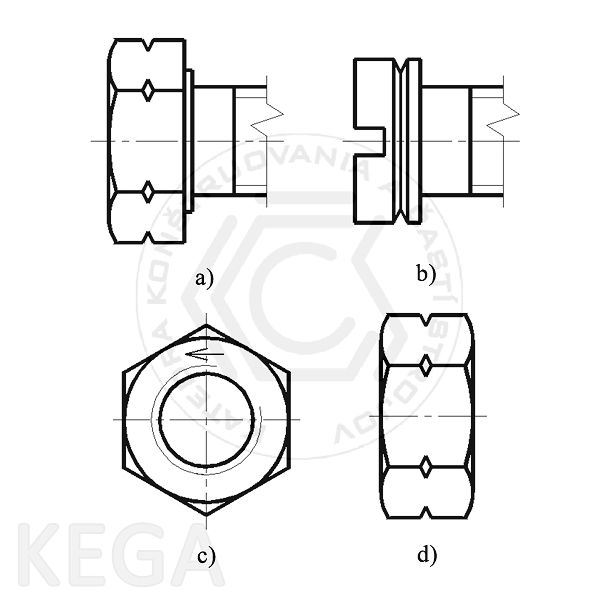

Obr. 10.20 - Oznacenie skrutky a matice s lavým závitom
