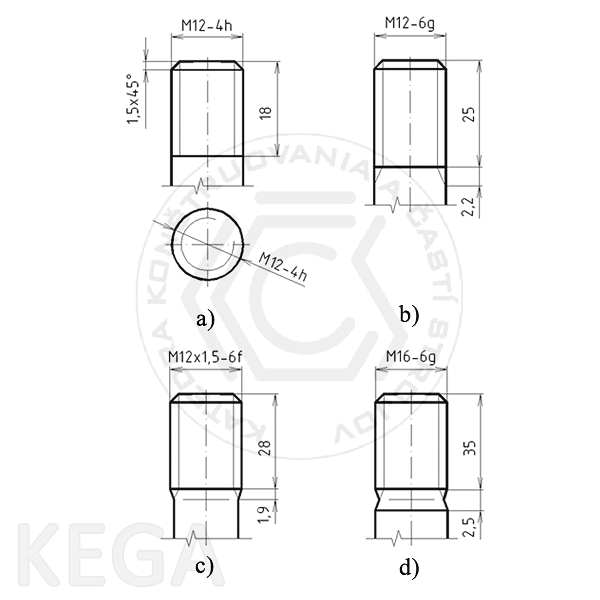

Obr. 10.21 - Kótovanie vonkajšieho závitu

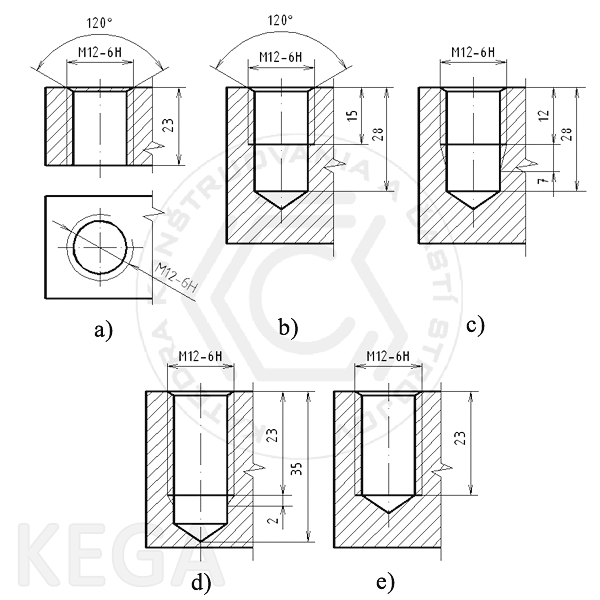

Obr. 10.22 - Kótovanie vnútorného závitu

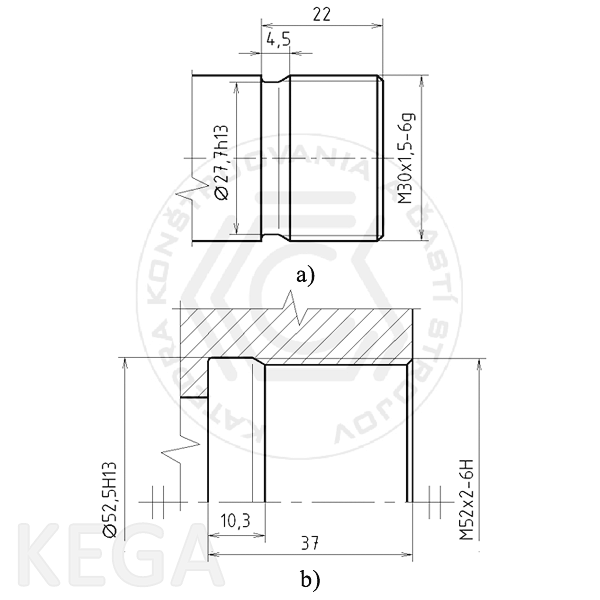

Obr. 10.23 - Príklad kótovania vonkajšieho (a) a vnútorného závitu (b) ukončeného normalizovaným žliabkom

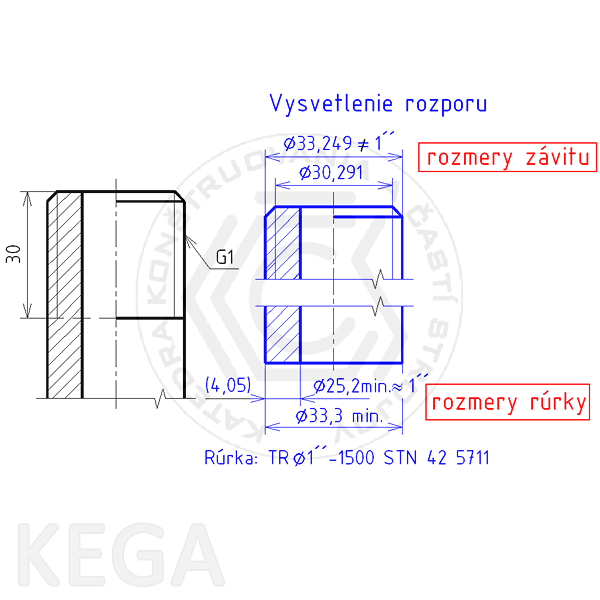

Obr. 10.24 - Kótovanie závitov, ktorých označenie neobsahuje priamy údaj o ich priemere a vysvetlenie
