2.4 Mierky zobrazovania

---

Na technických výkresoch nemožno všetky predmety zobrazovať v skutočnej veľkosti, najčastejšie sa ich obrazy buď zväčšujú alebo zmenšujú. Mierka zobrazenia sa volí podľa:
1. zložitosti a hustoty kresby obrazových prvkov zobrazeného predmetu
2. účelu a obsahu výkresu
3. požiadaviek na zreteľnosť a ľahkú čitateľnosť zobrazovaných informácií

Mierka zobrazovania je pomer rozmeru prvku predmetu zobrazeného na výkrese (origináli) k skutočnému rozmeru toho istého skutočného prvku predmetu.

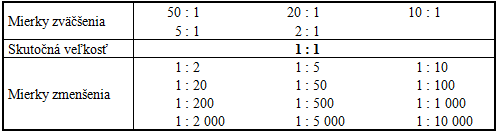

Odporúčané mierky zobrazenia a spôsoby ich zapisovania na všetkých druhoch technických výkresov určuje norma STN EN ISO 5455. Rozlišuje sa skutočná veľkosť s pomerom mierky 1:1, mierka zväčšenia X:1 a mierka zmenšenia 1:X. Odporúčané mierky sú uvedené v tab. 2.3.


Úplné označenie mierky pozostáva zo slova MIERKA a za ním sa uvedie označenie pomeru, napríklad MIERKA 5:1. Ak nemôže dôjsť k nedorozumeniu slovo MIERKA sa nemusí uviesť a neuvádza sa ani skratka M.
Mierka zobrazenia použitá na výkrese sa zapisuje do príslušného poľa titulného bloku (obr. 2.9 a). Ak sa na výkrese použije viac ako jedna mierka, tak sa do titulného bloku zapisuje len mierka hlavného obrazu, všetky ostatné mierky sa zapisujú priamo pri obrazoch predmetu, napr. samostatnom pohľade (reze) zhotovenom vo väčšej mierke (obr. 2.9 b) alebo k písmenovému označeniu čiastočného pohľadu, rezu, prvku vo zväčšenej mierke (obr. 2.9 c). Pri obrazoch pozdĺžnych a priečnych profilov inžinierskych stavieb možno použiť mierky s prevýšením (mierka výšok je väčšia ako mierka dĺžok), potom sa uvádzajú obe použité mierky tak, že na prvom mieste sa zapisuje mierka dĺžok a za zlomkovou čiarou mierka výšok (obr. 2.9 d).

Tvarové podrobnosti prvkov, ktoré sú príliš malé na úplné zakótovanie v hlavnom obraze, môžu sa tieto prvky na výkrese zobraziť ako samostatné pohľady alebo rezy vo zväčšenej mierke. Ak je výkres malého predmetu nakreslený vo veľkej mierke zväčšenia, odporúča sa pre názornosť nakresliť na výkrese predmet v skutočnej veľkosti. V tomto prípade sa obraz predmetu v skutočnej veľkosti kreslí zjednodušene, len obrysovými čiarami.
