5.2.1.2 Postup určenia normalizovanej tolerancie pomocou výpočtu

---

Na výpočet hodnoty normalizovaných tolerancií IT1 až IT18 bola zavedená tolerančná jednotka i (prípadne I). Tolerančná jednotka je funkciou menovitého rozmeru a zahrňuje vplyv nepresností výroby a merania. Na výpočet tolerančnej jednotky sú určené vzťahy:

      i = 0,45.D^1/3 + 0,001.D          pre D 500mm           (5.1)
      I = 0,004.D + 2,1                   pre D > 500mm           (5.2)

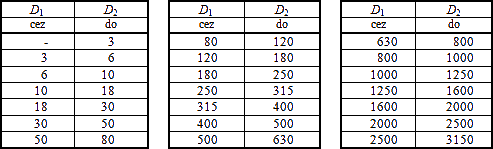

V rovniciach (5.1) a (5.2) sú tolerančné jednotky i a I v m a rozmer D v mm. Z praktických dôvodov nie sú tolerančné jednotky a normalizované tolerancie vypočítané pre každý menovitý rozmer MR zvlášť, ale pre normalizované rozsahy menovitých rozmerov D1 a D2 (pozri tab. 5.3). Normalizované tolerancie rovnakého normalizovaného tolerančného stupňa majú potom rovnakú hodnotu pre celý rozsah normalizovaných menovitých rozmerov (obr. 5.5).
Rozmer D je výpočtový rozmer a určuje sa ako geometrický priemer z krajných hodnôt rozsahov menovitých rozmerov D1 a D2 v mm:

                (5.3)


Pre rozsah menovitých rozmerov do 3 mm je D = 3.

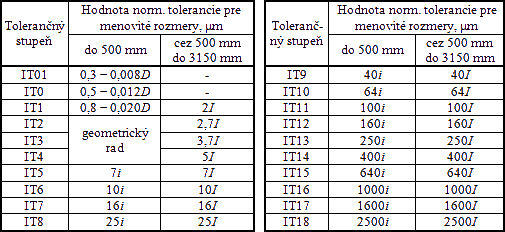

Hodnoty normalizovaných tolerancií sa vypočítajú podľa vzorcov uvádzaných v tab. 5.4. Vzorce nie sú určené pre tolerančné stupne IT2, IT3 a IT4 pre menovité rozmery do 500 mm. Hodnoty normalizovaných tolerancií pre tieto tolerančné stupne boli približne určené ako 5-členný geometrický rad medzi hodnotami pre IT1 a IT5. Vypočítané hodnoty normalizovaných tolerancií IT_n sa zaokrúhľujú podľa určených pravidiel.
