5.2.2 Základné odchýlky Normalizovaná sústava ISO na tolerovanie dĺžkových rozmerov určuje 28 polôh tolerančných zón hriadeľov a 28 polôh tolerančných zón dier. Základné odchýlky (polohy tolerančných intervalov) sa označujú tzv. identifikátormi základnej odchýlky: pri dierach veľkými písmenami (alebo dvojicami písmen) latinskej abecedy (A....ZC) a pri hriadeľoch malými písmenami (a....zc) (obr. 5.6). Polohu tolerančnej zóny vzhľadom na menovitý rozmer, t. j. na nulovú čiaru určuje v sústave tolerancií ISO základná odchýlka. Základná odchýlka je podľa dohody tá z medzných odchýlok, ktorej absolútna hodnota je menšia (je bližšie k nulovej čiare). Druhá odchýlka - pridru-žená sa určí pripočítaním alebo odpočítaním normalizovanej tolerancie IT (obr. 5.7). Hodnoty základnej odchýlky sa určia pre menovitý rozmer, identifikátor základnej odchýlky a normalizovaný tolerančný stupeň z tabuliek uvedených v norme STN EN ISO 286-1: 2010 pre menovité rozmery MR do 3150 mm. Výpis z tabuľky pre rozsah menovitých rozmerov do 500 mm je v tab. 5.5. Tabuľka 5.5.

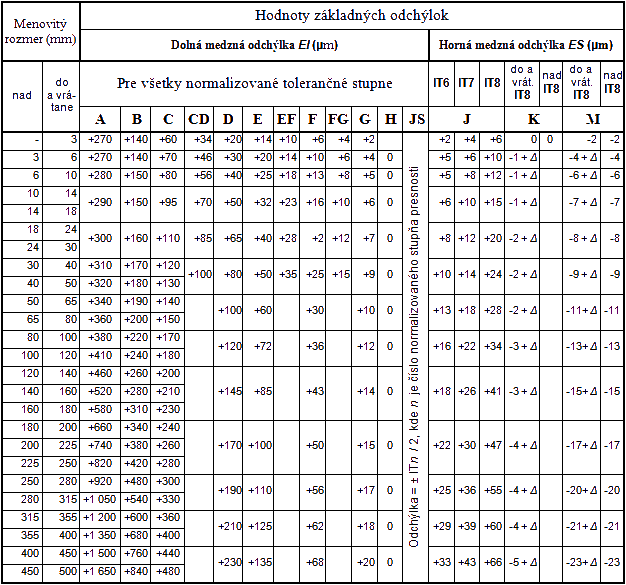

Hodnoty základných odchýlok pre diery A až M Hodnota = ITn - ITn-1 je rozdiel medzi toleranciou uvažovaného tolerančného stupňa (ITn) a toleranciou najbližšieho presnejšieho tolerančného stupňa (ITn-1). |
